La prueba de relación de transformación tiene como objetivo verificar la polaridad y la relación de transformación de los devanados de un transformador, transformador, para asegurar que no existe corto-circuitos entre espiras ni errores en las conexiones de boquillas y cambiadores de derivaciones. También se pueden detectar falsos contactos y circuitos abiertos. Respecto a la polaridad, permite verificar el diagrama de conexión de los transformadores o determinarlos cuando la placa se ha extraviado.
Existen 3 métodos de prueba para la determinación de la relación de transformación:
- El método del vóltmetro.
- El método de comparación.
- El método del puente.
¿Cómo se realiza?
La presente especificación está referida al método del puente para conocer la relación ya que es el método más preciso de los 3 y no se requiere de un segundo transformador de condiciones idénticas al de prueba, por lo que esta prueba se aplica fácilmente en el campo.
La relación de transformación es el número de vueltas que lleva el devanado de alta tensión contra el número de vueltas del devanado de baja tensión. Para los transformadores que tienen cambiador de derivaciones (tap´s) para cambiar su relación de voltaje la relación de transformación se basa en la comparación entre el voltaje nominal de referencia del devanado respectivo contra el voltaje de operación o % de voltaje nominal al cual está referido. La relación de transformación de éstos transformadores se deberá determinar para todos los tap´s y para todo el devanado.

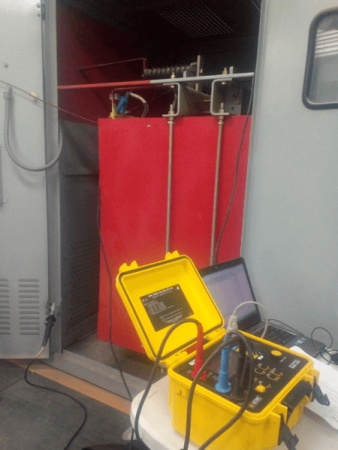

Para la medición con el TTR se debe seguir el circuito básico. La tolerancia para la relación de transformación, medida cuando el transformador está sin carga debe ser de ± 0.5% en todas sus derivaciones.
Entregables
El reporte de presentación de resultados de la prueba de relación de transformación está elaborado con base a los datos del reporte del cual se compone la “hoja de campo de pruebas a transformadores”.
El análisis de los resultados se presenta una tabla que contenga de manera resumida si el transformador cumple o no con la norma respecto a la prueba de relación de transformación.
Normativa
- IEEE C57.12.90-1993 “IEEE Standard test code for liquid – inmersed distribución, power, and regulating transformers and IEEE guide for short – circuit testing of distribution and power transformers”.
- NMX-J-116-1996-ANCE “Transformadores de distribución tipo poste y tipo subestación”
