El objetivo es verificar que los aislamientos del transformador bajo prueba cumplen con la resistencia mínima soportable bajo la operación a la que serán sometidos, así como de comprobar la no inadecuada conexión entre sus devanados y tierra para avalar un buen diseño del producto y que no exista defectos en el mismo.

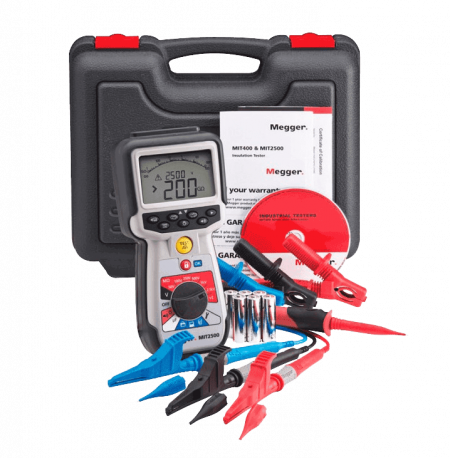

El método de prueba de la resistencia de aislamiento de un transformador es el de medición directa con el instrumento de medición (Megger).
¿Cómo se realiza?
El significado de la resistencia de aislamiento generalmente requiere de cierta interpretación y depende básicamente del diseño, sequedad y limpieza de los aislantes que envuelven al transformador. El procedimiento de prueba para la medición de la resistencia de aislamiento de un transformador contiene básicamente los siguientes:
- La temperatura de los devanados y del líquido aislante deben estar cercanos a 20° C.
- Todos los devanados deben estar inmersos en el mismo líquido aislante.
- Todos los devanados deben de estar cortocircuitados.
- Todas las boquillas del transformador deben estar en su lugar.
- Todas las terminales que no se consideran en la prueba así como la carcaza y el tanque deberán conectarse a tierra mientras se aplique el voltaje de prueba.
Entre los factores que afectan la prueba y tienden a reducir la resistencia de una manera notable son: la suciedad, la humedad relativa, la temperatura y la inducción electromagnética; para la suciedad, es necesario eliminar toda materia extraña (polvo, carbón, aceite, etc.) que este depositada en la superficie del aislamiento; para la humedad, se recomienda efectuar las pruebas a una temperatura superior a la de rocío. La resistencia de aislamiento varía inversamente con la temperatura en la mayor parte de los materiales aislantes; para comparar adecuadamente las mediciones periódicas de resistencia, es necesario efectuar las mediciones a la misma temperatura, o convertir cada medición a una misma base.
Para evaluar las condiciones de los transformadores de potencia, es conveniente analizar la tendencia de los valores que se obtengan en las pruebas periódicas. Para facilitar este análisis se recomienda graficar las lecturas, para obtener las curvas de absorción dieléctrica; las pendientes de las curvas indican las condiciones actuales, una pendiente baja indica que el aislamiento esta húmedo o sucio.
Esta prueba se realiza con la finalidad de incrementar la exactitud del estado de prueba de los aislamientos de un transformador, y en el caso de que no sea suficiente con la prueba de resistencia de aislamiento, se recomienda la prueba de índice de polarización y prueba de índice de absorción.
La prueba debe ser interrumpida inmediatamente si la lectura de la corriente comienza a incrementarse sin estabilizarse. Podrían presentarse descargas parciales durante las pruebas de resistencia de aislamiento que puedan causar al transformador bajo prueba y también arrojar resultados erróneos en los valores de las lecturas de medición, para este caso se deberá hacer una pausa y continuar posteriormente con la prueba.
No hay una buena cifra para determinar si una lectura de una resistencia de aislamiento es buena o mala, pero una buena guía es la de considerar 1 MW por cada 1000 Volts de prueba aplicados como una cifra mínima. Esto es aplicable a motores y transformadores.
Normativa
- IEEE C57.12.90-1993 “IEEE Standard test code for liquid – inmersed distribución, power, and regulating transformers and IEEE guide for short – circuit testing of distribution and power transformers”.
- IEEE 43-1974
